Was ist Arbeitsplaner Metall?
In ARBEITSPLANER METALL bearbeiten Sie das Ausbildungsprojekt Biegevorrichtung. Für jedes Teil führen Sie die folgenden Planungsschritte durch:
- Informieren über Zeichnung, Werkstoffe und Fertigungstechnologien
- Reihenfolge der einzelnen Arbeitsschritte festlegen
- Informieren über Werkzeuge und Prüfmittel
- Herstellungszeit kalkulieren
- Prüfplan erstellen
Die Biegevorrichtung (Animation)
Gesamtzeichnung, Zeichnung des Biegeteils und Stückliste

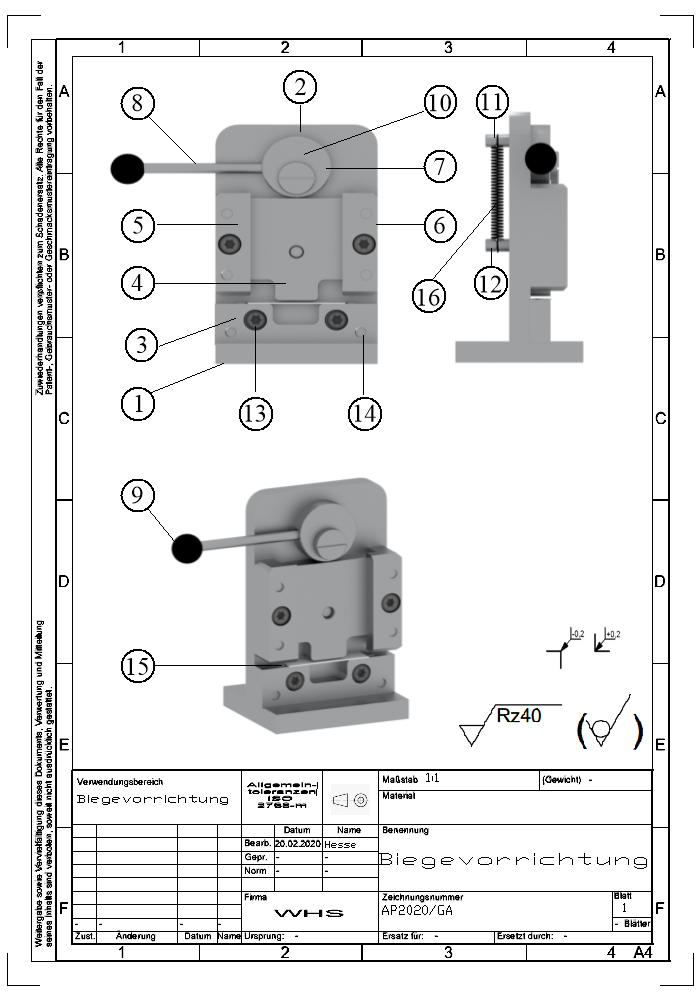

Gesamtzeichnung:
Das zu biegende Werkstück ist ein 0,5mm starkes Metallblech. Es wird in die Vorrichtung eingelegt und durch zwei Stifte links und rechts positioniert.

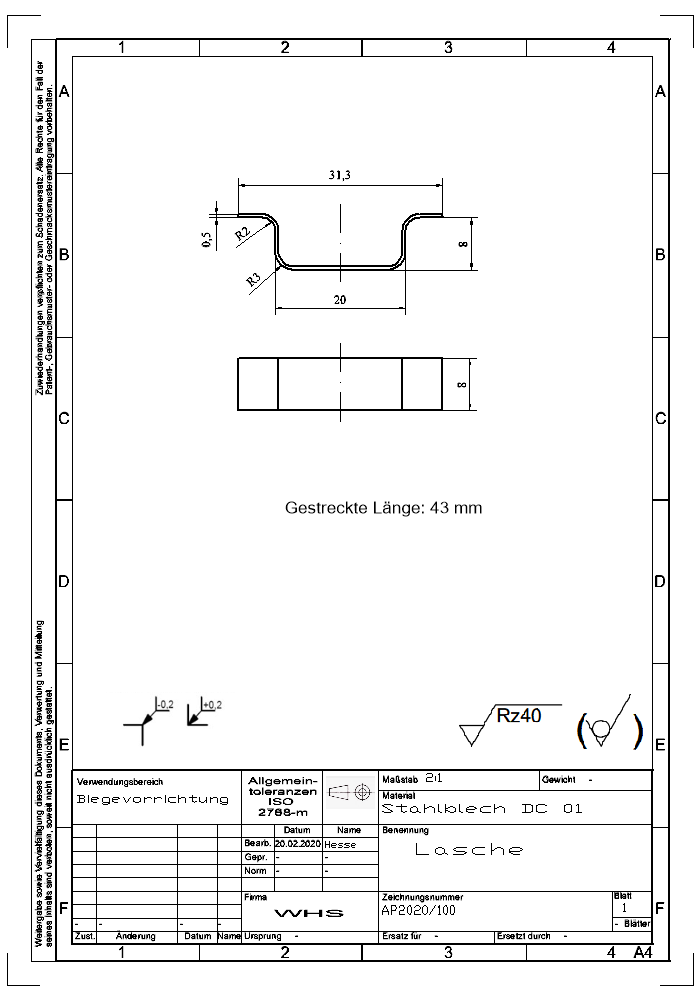

Und hier ist das Biegeteil:

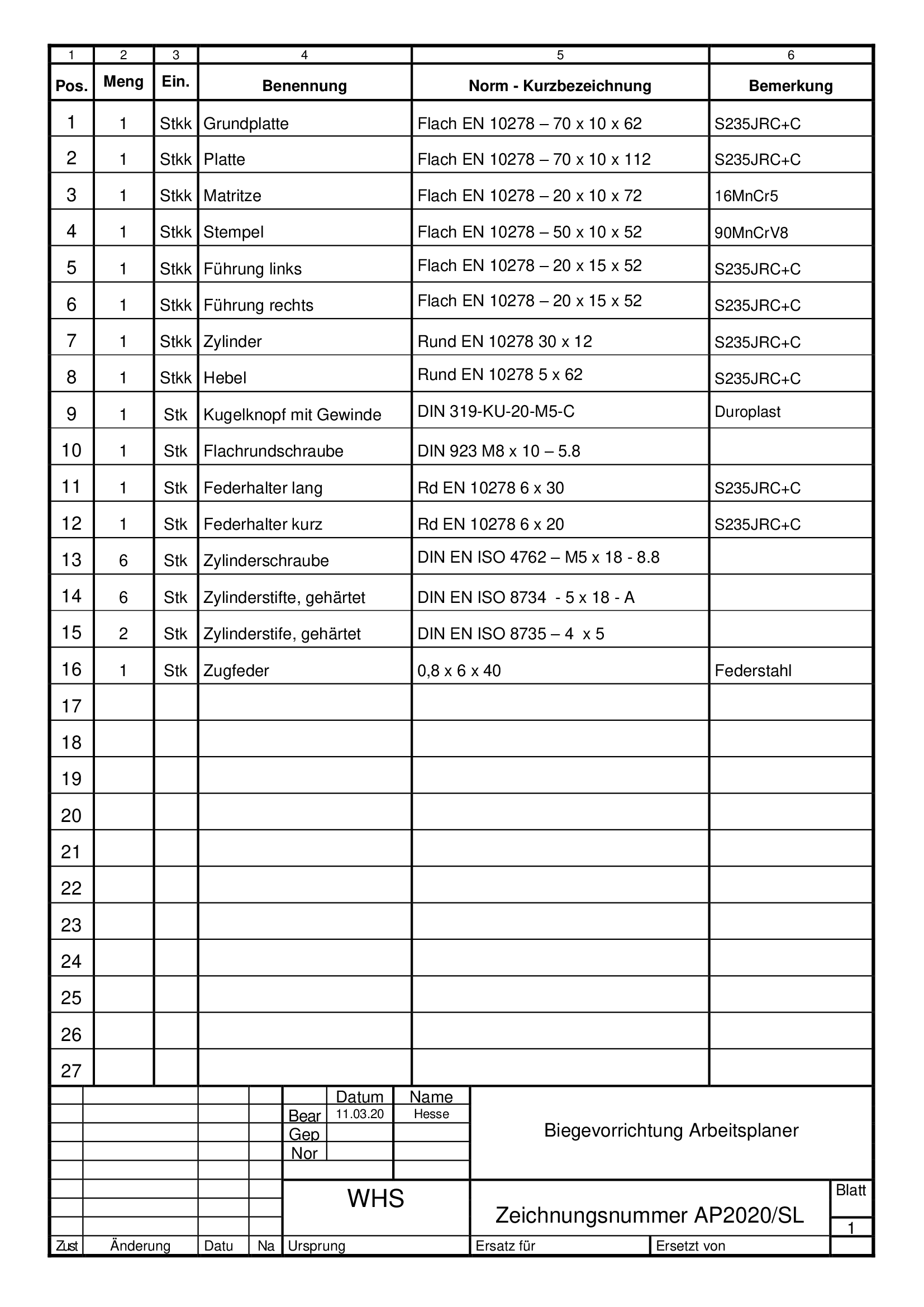

Wer die Biegevorrichtung nachbauen möchte: Das ist die Stückliste:
Die erste Lektion können Sie frei aufrufen. Zum Bearbeiten des ganzen Kurses melden Sie sich bitte unter Kurs belegen an. Wenn Sie noch keinen Benutzernamen und kein Passwort haben, wählen Sie bitte registrieren.
Wenn Ihnen der Kurs gefallen hat, lassen Sie dem Autor eine kleine Spende zukommen:
Kurs Inhalt
Alles ausklappen
Platte (Teil 02) bearbeiten
5 Themen
Aufklappen
Matritze (Teil 03) bearbeiten
5 Themen
Aufklappen
Stempel (Teil 04) bearbeiten
5 Themen
Aufklappen
Zylinder (Teil 07) bearbeiten
5 Themen
Aufklappen
Hebel (Teil 08) bearbeiten
5 Themen
Aufklappen
Montage der Biegevorrichtung
1 Thema
Aufklappen
